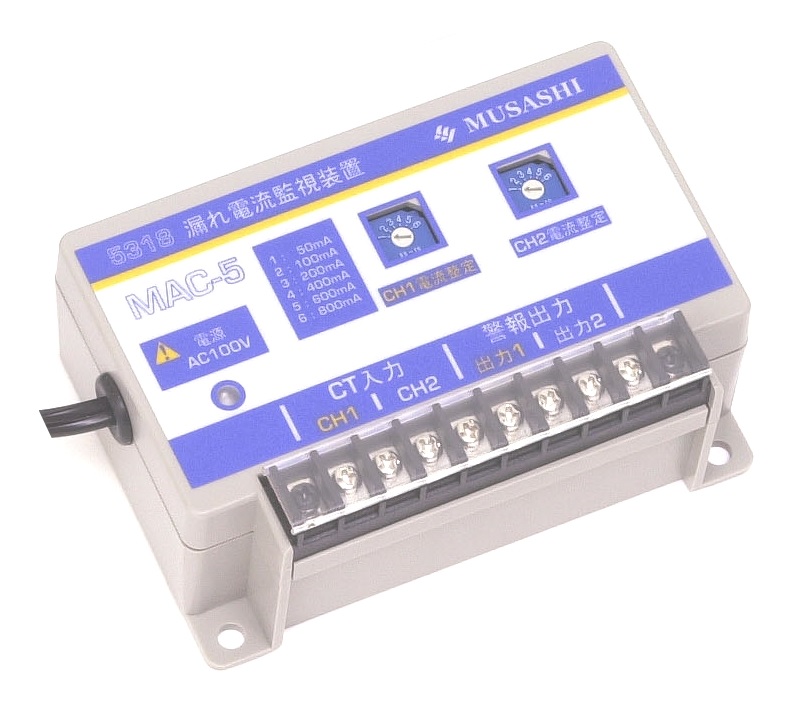

漏れ電流監視装置 MAC-5
監視王シリーズの漏れ電流検出chへの拡張に！
- 特長
- 2chの漏洩電流が設定したレベルを越えると､A接点での検出
ch（チャンネル）毎に独立した接点出力を備えているので、
監視王シリーズのINPUT Aへの接続に最適 - 漏洩電流レンジは、ch毎に設定が可能
- 設置に便利な背面マグネット付
※検出方法はIoとなります
定価 ￥27,500（税込）
| 型名 | MAC-5 |
|---|---|
| 監視計測回路 | 2回路(2ch) クランプ検出 50/60Hz |
| 電源 | AC.100V 50/60Hz 1φ 約2W（電源表示ランプ付） |
| 漏れ電流検出機能 | 検出設定レンジ：50/100/200/400/600/800mA(6レンジ) 各ch設定可能 検出精度：±10%以下 応答時間：約400ms(設定値の120%電流時) フィルター回路：カットオフ周波数150Hz 3次ローパスフィルター |
| 警報信号出力機能 | 出力回路数：2回路 出力方式：無電圧ａ接点(リレー接点)出力 出力容量：AC125V/0.5A DC24V/1A(抵抗負荷) |
| 寸法・質量 | 107(W)×40(H)×72(D)mm・約260g以下 |
| 付属品 | 取扱説明書 ×1部 |
| 型式・製品名 | 用 途 |
|---|---|
| MC-22 (φ22 接地線用) | 使いやすい分割型・コード長3m |
| MZ-22(φ22 ZCT) | |
| MZ-40M(φ40 ZCT) | |
| MZ-80M(φ80 ZCT) |
| ダウンロードはこちら | 書 類 名 |
|---|---|
 |
漏れ電流監視装置 MAC-5 カタログ |
