高圧部品キット(耐電圧試験用ケーブル)

高圧耐電圧試験器の高圧出力部と被試験物との接続用コードキット

クリックで拡大

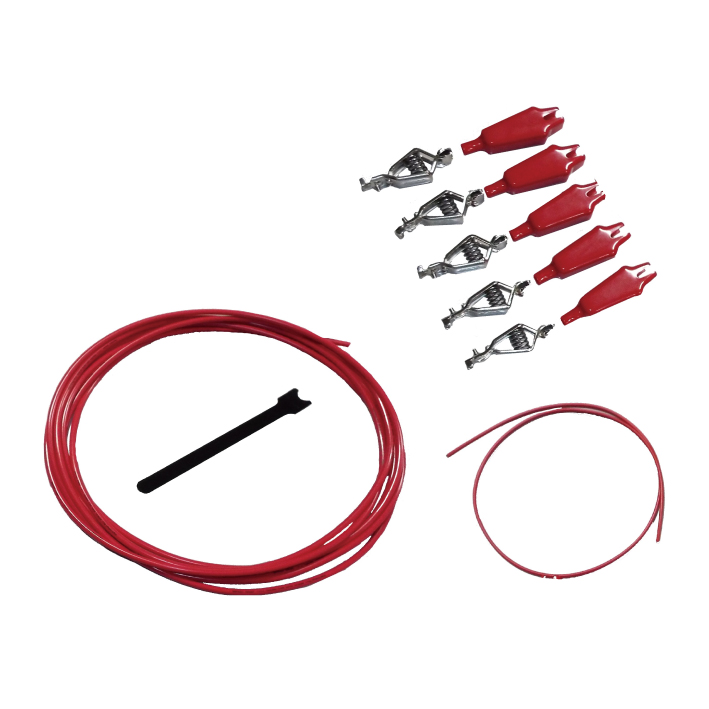

  高圧部品キット5m

定価 \15,400(税込)


  高圧部品キット10m

定価 \19,800(税込)

特長
  • IP-RやIPKシリーズ等による耐電圧試験時の「電圧印加線」
    及び「三相短絡線」の部品キット
  • AC 35kV/DC 50kVまでの耐電圧試験に使用が可能
ご注意事項

本製品に使用している電圧印加用の耐圧電線はDC50kV適応の仕様ですが、表面リークや誘導電圧・経年劣化により、ケーブル表面に電圧が発生します
重大な事故や試験電流値にも影響しますので、下記の注意事項をお守りください

  • 大地より浮かしてご使用ください
  • 試験中は、触れないでください
  • 強風等の影響で不安定になる恐れのある場合には絶縁性の高いテープ等で固定して、ご使用ください



ご使用例

@ 高圧印加線(耐電圧試験器の高圧出力部⇔被試験物)
A 三相短絡線(被試験物の線間短絡)


組み立て例

本製品はお客様による「組み立て加工」が必要となります
弊社からの組み立て済み完成品の販売はありません

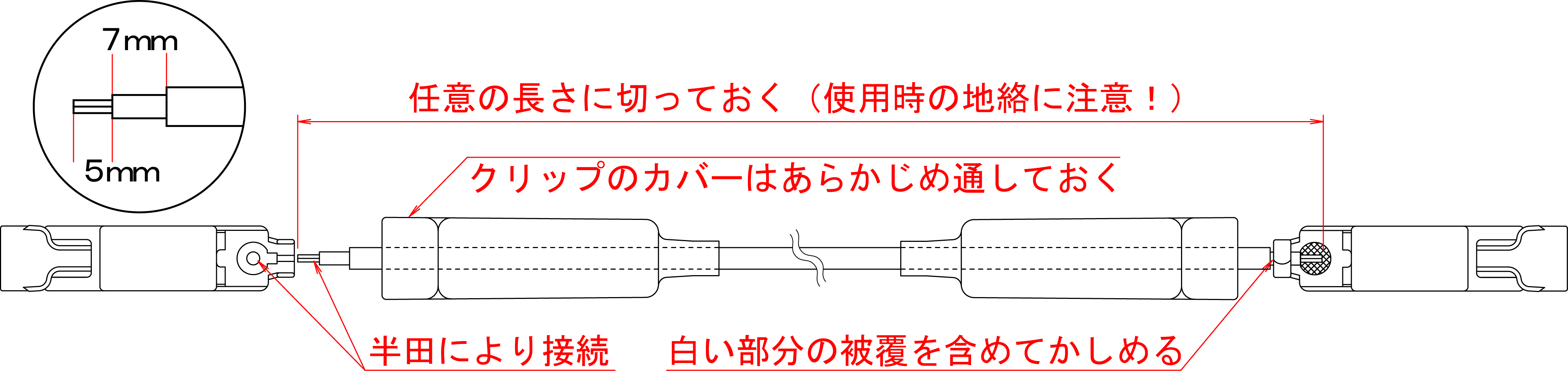

@ 高圧印加線(耐電圧試験器の高圧出力部⇔被試験物)

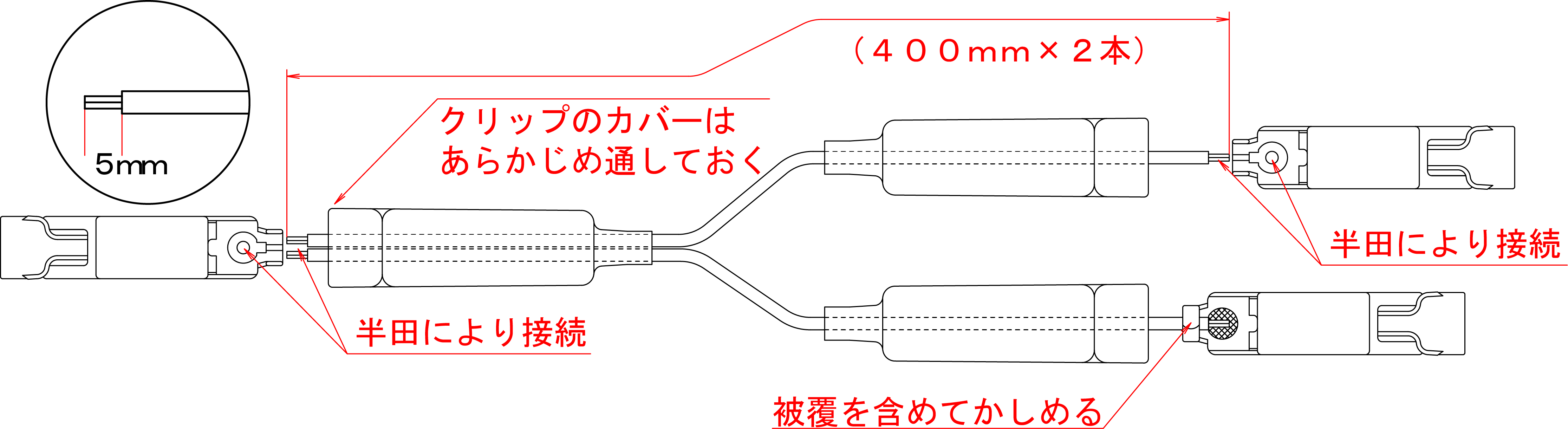

A 三相短絡線(被試験物の線間短絡)



仕様
セット内容 30Aクリップ(ビニールカバー:赤)×5個
DC50kV耐圧電線 5m又は10m(φ0.26 7芯)
600V KIV電線 800mm(φ1.25 50芯)

カタログ ダウンロード
ダウンロードはこちら
書 類 名
PDFダウンロード 高圧部品キット カタログ
