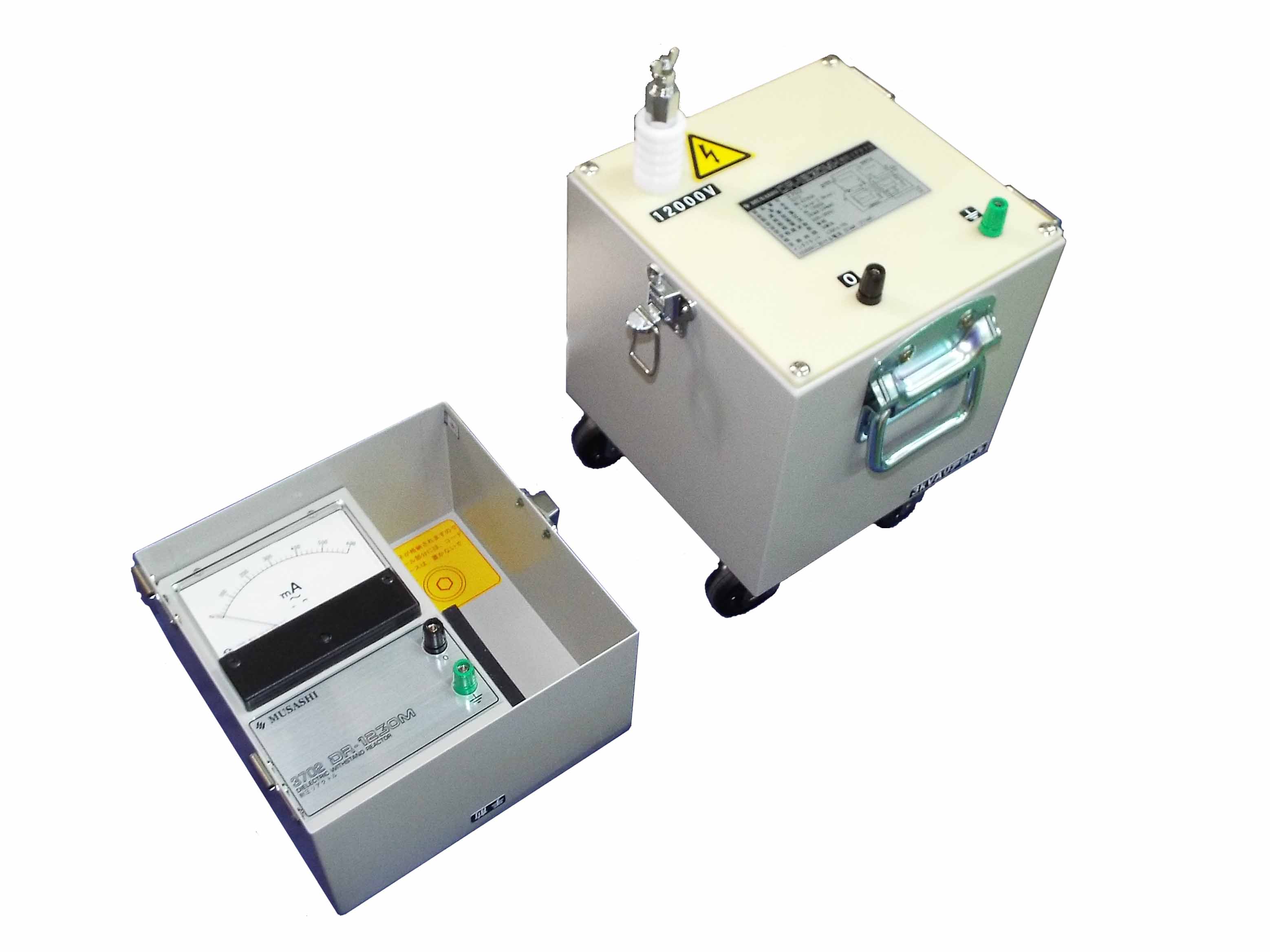

耐電圧リアクトル DR-1200Mシリーズ (12000V/1.5〜5kVA用)

耐電圧トランスR-1200シリーズに接続することで、
トランスの定格容量を補い、長いケーブルの耐電圧試験が可能!

クリックで拡大

DR-1115MH(1.5kVA)
         定価 オープン

DR-1220MH(2kVA)
         定価 オープン

DR-1230MH(3kVA)
         定価 オープン

DR-1250MH(5kVA)
         定価 オープン

特長
  • 試験対象物の対地静電容量と相殺ベクトルとなる補償電流を
    発生させて、試験時の負荷を軽減させます
  • ※ 50Hzと60Hzとの使用時では、発生する補償電流値が
      異なりますので、下記の仕様をご確認ください
  • 耐電圧トランスの高圧側へ並列接続することにより試験電源を
    増やすことなく、静電容量が大きい長いケーブル等の試験が
    可能となります
  • 複数のリアクトルを並列接続し、より大きな試験物への対応が
    可能!
  • ※ 推奨のリアクトル組み合わせはの接続は、耐電圧試験器の
      基部(IP-Rと耐電圧トランス)となるセットと同容量の製品
      となります
      ある程度までは自由に組み合わせることが可能ですが、
      基部となるセットの2倍を超えるリアクトルの組み合わせで
      は、現場によって試験不可となる可能性がございますので、
      詳しくは弊社までお問合せください

      耐電圧トランスは、指定の組み合わせ以外でご使用すること
      は出来ません

仕様
型名
DR-1115MH
DR-1220MH
DR-1230MH
DR-1250MH
インダクタンス
257H ±10%
200H ±10%
130H ±10%
80H ±10%
許容印加電圧
AC 11kV
AC 12kV
AC10350V時
       定格電流
50Hz
128mA(1.5kvar)
165mA(2.3kvar)
253mA(3.5kvar)
412mA(5.7kvar)
60Hz
107mA(1.25kvar)
138mA(1.9kvar)
211mA(2.9kvar)
343mA(4.8kvar)
電流計
0〜300mA
0〜500mA
0〜600mA
0〜1000mA
アナログ 2.5級
使用環境
0〜40℃ 80%RH ただし結露しないこと
変圧器形式
乾式自冷式
寸法・重量
220×220×350mm
220×220×395mm
220×220×395mm
240×240×430mm
約18kg
約22kg
約24kg
約32kg
推奨組合わせ
トランス
R-1115K
R-1220K
R-1230H
R-1250H
被試験物との組み合わせにより、ある程度自由に組み合わせが可能です
付属品 ビニールカバー ×1枚
試験コード(接続コード:1m、アースコード:3m×2) ×1式
取扱説明書 ×1部
   ※ご注意 IP-R5000とR-1250Hを使用される時は、「5kVA・SD」 が必要です


DR−1200M結線図
接続例 (IP-R2000 + R-1220K + DR-1220MH)
         クリックすると画像が拡大されます

カタログ ダウンロード
ダウンロードはこちら
書 類 名
PDFダウンロード 耐電圧リアクトル DR-1200MH・DR-2500Mシリーズ カタログ
